空氣除烴凈化器/除烴裝置/除烴儀的制作方法
空氣除烴凈化器的制作方法：
本實用新型涉及一種凈化器，具體是涉及一種除烴空氣凈化器，用于石化 和煉油等企業排放的含烴氣體的凈化。
煉油及石油化工企業在正常生產、裝置停工檢修及突發性排污過程中都會 向環境排放大量的烴類物質，造成了能源浪費及環境污染。因此，環境空氣中 總烴的測定及固定污染源排氣中非甲烷總烴的測定成為大家普遍關注的問題。
GD/T 15263-94《環境空氣總烴的測定氣相色譜法》及HJ/T 38-1999《固定污染源排氣中非甲烷總烴的測定氣相色譜法》規定了環境空氣及固定 污染源排氣中總烴及非甲垸總烴的測定方法，由于樣品氣中含有氧氣，由FID 得到的總烴峰中包含了氧峰，因此，必須在與樣品測定相同的條件下，由除烴 空氣樣測得氧峰高度，以扣除總烴色譜峰中氧峰干擾。目前已知的測環境空氣 中總烴方法，測量精度低，測量方法復雜。
本實用新型的目的是提供一種專用空氣除烴凈化器，工作性能穩定，除烴 效果好，有利于環境綜合治理。 采用的技術方案是
除烴空氣凈化器是以GB/T 15263-94和HJ/T 38-1999為依據，設計制作的 專用空氣除烴設備。
除烴空氣凈化器，包括儀器殼體、除空氣裝置和空氣除烴裝置，其特征在 于所述除空氣裝置包括空氣流量計、第一級濾烴器、第二級濾烴器、高溫管式 加熱爐、Lm預熱管、鈀6201反應器、第三級濾烴器、第四級濾烴器和凈化/旁 路切換閥組成；
第一級濾烴器和第三級濾烴器在結構上相同，由不銹鋼第一外筒、硅膠層、 5A分子篩及第一銅網、第二銅網和第三銅網構成；第一銅網和第三銅網分別固 定在不銹鋼第一外筒的兩端，第二銅網固定在不銹鋼第一外筒的中部；在不銹 鋼第一外筒內位于第一銅網和第二銅網之間充填硅膠層，在不銹鋼第一外筒內 位于第二銅網和第三銅網之間設置5A分子篩；第二級濾烴器為活性炭濾烴器，由不銹鋼第二外筒，第四銅網和第五銅網 及粒狀活性炭構成，第四銅網和第五銅網分別固定在不銹鋼第二外筒的兩端， 活性炭充填在不銹鋼第二外筒內；
第四級濾烴器為燒堿石棉濾烴器，由不銹鋼第三外筒、燒堿石棉及第六銅 網和第七銅網構成；燒堿石棉充填在不銹鋼第三外筒內，第六銅網和第七銅網 分別固定在不銹鋼第三外筒的兩端；
高溫管式加熱爐由爐體、管式加熱器構成；空氣流量計的氣體出口通過管路與第一級濾烴器的氣體入口連接，第一級 濾烴器的氣體出口通過管路與第二級濾烴器的氣體入口連接，第二級濾烴器的 氣體出口通過管路與Lm預熱管連接，Lm預熱管的另一端與鈀6201反應器的一 端連接，鈀6201反應器的另一端與第三級濾烴器的氣體入口連接，Lm預熱管 和鈀6201反應器設置在高溫管式加熱爐的爐體內，第三級濾烴器的氣體出口通 過管路與第四級濾烴器的氣體入口連接，第四級濾烴器的出氣口接凈化旁路切 換阓的氣體入口Lk，該閥的氣體入口3k通過管路與第二級濾烴器的出氣口連接。
操作步驟：
1、 接通電源，電源負荷(2KW)。
2、 按數顯溫度控制表增減健T 4設定溫度值，設定溫度值后按ENT健確 認。(此時加熱器主回路沒有上電)。
3、 溫度值設定完，旋轉電壓調節器旋鈕(0—220VAC可調給主回路上電)選 擇一定的升溫速度實現溫度顯示值與溫度設定值相一致。利用電壓調節器選擇 適合的加熱器供電電壓可以有效的防止溫度上升吋超調。
本實用新型的除烴空氣凈化器的工作原理：
利用5A分子篩、硅膠、活性炭、燒堿石棉的物理、化學吸附作用和鈀6201 的催化作用，除去空氣中的烴類及其它雜質，從而得到凈化空氣，以滿足GB/T 15263—94及HJ/T38—1999標準中對除烴空氣的要求。
主要的技術指標：
凈化空氣烴含量4xl0'2mg/M3
流量范圍0-600ml/Min
催化反應器溫度0~550°C
溫度控制范圍0~600°C
溫度控制精度±0.5%
吸附柱4> 35x250mm
高溫管式加熱爐4> 150x3500mm 2KW
催化反應器催化劑鈀6201
床層高度80mm
U形管內徑小4mm
預熱管4>4xl000mm
電 源AC220V50Hz
本實用新型的優點本實用新型的除烴空氣凈化器，結構簡單，造價低，使用安全，維修方便， 特別是除烴效果好,達到GB/T 15263-94及HJ/T 38-1999標準中對除烴空氣的要 求。
具體實施方式：

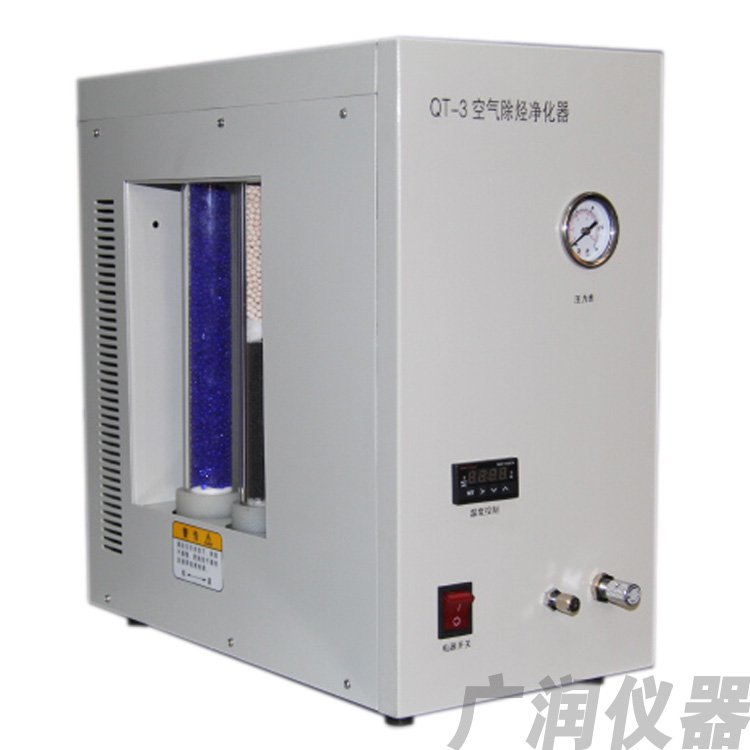

除烴空氣凈化器，包括除烴空氣凈化器的儀器殼體26、空氣流量計1、第 一級濾烴器2、第二級濾烴器3、高溫管式加熱爐6、 Lm預熱管-4、鈀6201反 應器5、第三級濾烴器7、第四級濾烴器8、凈化/旁路切換閥9組成?？諝饬髁?計1為浮子流量計。
第一級濾烴器和第三級濾經器在結構上相同，由不銹鋼第一外筒10、硅膠 層Ll、 5A分子篩12及第一銅網13、第二銅網14和第三銅網15構成。第一銅 網13和第三銅網15分別固定在不銹鋼第一外筒10的兩端，第二銅網14固定 在不銹鋼第一外筒10的中部。在不銹鋼第一外筒10內位于第一銅網13和第二 銅網14之間充填硅膠11，在不銹鋼第一外筒10內位于第二銅網14和第三銅網 15之間設置5A分子篩。硅膠充填量5A分子篩充填量^:1。
第二級濾烴器3為活性炭濾烴器，由不銹鋼第二外筒16，第四銅網17和第 五銅網18及粒狀活性炭19構成，第四銅網17和第五銅網18分別固定在不銹 鋼第二外筒16的兩端，活性炭19充填在不銹鋼第二外筒16內。其中活性炭要 經過鹽酸浸漬、水洗中性后烘干。第四級濾烴器為燒堿石棉濾烴器，由不銹鋼第三外筒20、燒堿石棉21及第 六銅網22和第七銅網23構成。燒堿石棉21充填在不銹鋼第三外筒20內，第 六銅網22和第七銅網23分別固定在不銹鋼第三外筒20的兩端。
高溫管式加熱爐6由爐體24、管式加熱器25構成。
空氣流量計1的氣體出口通過管路與第一級濾烴器2的氣體入口連接，第 一級濾烴器2的氣體出口通過管路與第二級濾烴器3的氣體入口連接，第二級 濾烴器2的氣體出口通過管路與Lm預熱管4連接，Lm預熱管4的另一端與鈀 6201反應器5的一端連接，鈀6201反應器5的另一端與第三級濾烴器7的氣體 入口連接，Lm預熱管4和鈀6201反應器5設置在高溫管式加熱爐6的爐體24 內，第三級濾烴器7的氣體出口通過管路與第四級濾烴器8的氣體入口連接， 第四級F烴器8的出氣口接凈化旁路切換閥9的氣體入口 Lk，該閥的氣體入口 3k通過Fe路與第二級濾烴器3的出氣口連接。
操作步驟：
1、 準備工作
① 系統試漏。
② 將裝置接入色譜空氣系統。
③ 接通裝置供電電源。
2、 使用方法
① 溫度儀表參見儀表使用說明書。
② 凈化/旁路閥切換至凈化側。-
③ 調節流量。
④ 反應器溫度穩定后，投入正常使用。
3、 開機/關機操作 3.1開機操作
① 逆時針調節電壓調節旋鈕到終點(此時輸出電壓為"0"伏)。
② 接通除烴空氣凈化器電源。
③ 設置控制溫度。
④ 順時針調節電壓調節旋鈕，使輸出電壓為100伏。 3.2關機操作
① 逆時針調節電壓調節旋鈕到終點(此時輸出電壓為"0"伏)。
② 溫度降至20(TC關閉除烴空氣凈化器電源。 7注意事項① 定期檢驗裝置除烴效果，若凈化空氣中烴濃度超過4xl(^Mg/M3，則須將 填裝材料重新處理或更換。
② 小心加熱爐外殼燙傷。
③ 禁置閑置不用時，請用儀器罩蓋上，并用堿石棉將進氣口和出氣口堵塞上。
除烴空氣的檢驗：
除烴空氣凈化器通入室內空氣或空氣鋼瓶氣，爐溫升至450 500°C，溫度 恒定2h后，取除烴凈化空氣至GDX-502柱色譜或其它同等方法測定無峰。即 認為除烴完全。
檢驗設備及條件如下
色譜儀GC—14B
色譜柱Gaskuro Pack 54 60/ 80(日本)ID 3.2 X3.1m 柱溫80。C (COLT) 進樣口溫度150°C (INJT)。
1、除烴空氣凈化器，包括儀器殼體(26)、除空氣裝置和空氣除烴裝置，其特征在于所述除空氣裝置包括空氣流量計(1)、第一級濾烴器(2)、第二級濾烴器(3)、高溫管式加熱爐(6)、1m預熱管(4)、鈀6201反應器(5)、第三級濾烴器(7)、第四級濾烴器(8)和凈化/旁路切換閥(9)組成；第一級濾烴器和第三級濾烴器在結構上相同，由不銹鋼第一外筒(10)、硅膠層(11)、5A分子篩(12)及第一銅網(13)、第二銅網(14)和第三銅網(15)構成；第一銅網(13)和第三銅網(15)分別固定在不銹鋼第一外筒(10)的兩端，第二銅網(14)固定在不銹鋼第一外筒(10)的中部；在不銹鋼第一外筒(10)內位于第一銅網(13)和第二銅網(14)之間充填硅膠層(11)，在不銹鋼第一外筒(10)內位于第二銅網(14)和第三銅網(15)之間設置5A分子篩；第二級濾烴器(3)為活性炭濾烴器，由不銹鋼第二外筒(16)，第四銅網(17)和第五銅網(18)及粒狀活性炭(19)構成，第四銅網(17)和第五銅網(18)分別固定在不銹鋼第二外筒(16)的兩端，活性炭(19)充填在不銹鋼第二外筒(16)內；第四級濾烴器為燒堿石棉濾烴器，由不銹鋼第三外筒(20)、燒堿石棉(21)及第六銅網(22)和第七銅網(23)構成；燒堿石棉(21)充填在不銹鋼第三外筒(20)內，第六銅網(22)和第七銅網(23)分別固定在不銹鋼第三外筒(20)的兩端；高溫管式加熱爐(6)由爐體(24)、管式加熱器(25)構成；空氣流量計(1)的氣體出口通過管路與第一級濾烴器(2)的氣體入口連接，第一級濾烴器(2)的氣體出口通過管路與第二級濾烴器(3)的氣體入口連接，第二級濾烴器(2)的氣體出口通過管路與1m預熱管(4)連接，1m預熱管(4)的另一端與鈀6201反應器(5)的一端連接，鈀6201反應器(5)的另一端與第三級濾烴器(7)的氣體入口連接，1m預熱管(4)和鈀6201反應器(5)設置在高溫管式加熱爐(6)的爐體(24)內，第三級濾烴器(7)的氣體出口通過管路與第四級濾烴器(8)的氣體入口連接，第四級濾烴器(8)的出氣口接凈化旁路切換閥(9)的氣體入口1k，該閥的氣體入口3k通過管路與第二級濾烴器(3)的出氣口連接。
2、 '根據權利要求1所述除烴空氣凈化器，其特征在于所述的第一級濾烴器(2)和第三級濾烴器內充填有硅膠層和5A分子篩；所述空氣流量計(1)為浮子流量計。
除烴空氣凈化器，包括由加熱爐、1m預熱管和鈀6201反應器組成的高溫管式加熱爐裝置、流量計、第一級濾烴器、第二級濾烴器、第三級濾烴器、第四級濾烴器和已知的爐溫控制器。第一級濾烴器由硅膠濾層和5A分子篩構成，第二級濾烴器為活性炭濾烴器、第三級濾烴器由硅膠過濾層和5A分子篩構成。第四級濾烴器為燒堿石棉濾烴器。本實用新型的除烴空氣凈化器，結構簡單，造價低，使用安全，維修方便，特別是除烴效果好，達到GB/T 15263-94及HJ/T38-1999標準中對除烴空氣的要求。
